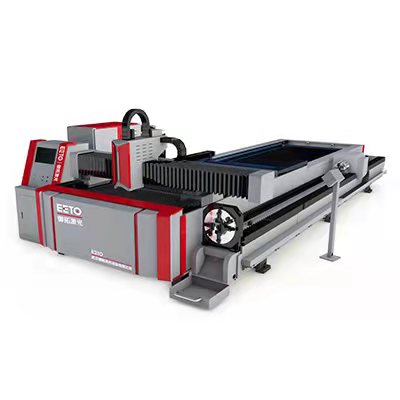

Funzione di taglio di lamiere e tubi in un'unica macchina FLSP 3015

La serie EETO-FLSP comprende sia la funzione di taglio del foglio che la funzione di taglio del tubo. E diverso dall'altra macchina da taglio laser foglio e tubo, la nostra estensione del taglio del tubo può tagliare non solo tubo rotondo e tubo quadrato, ma anche tubi ovali! Abbiamo impostato due punti zero su questo modello, quindi il nostro foglio e la macchina da taglio laser in foglio e tubo possono trovare il centro del tubo molto velocemente e molto facile cambiare tubi di diametro diverso. E con il nuovo design, puoi caricare molto facilmente la lamiera.
Stato di disponibilità:
Quantità:

EETO FLSP serie 3015 è basata su serie FLS, aggiungendo struttura della macchina di taglio del tubo, in modo che una macchina di taglio può tagliare il tubo e la piastra allo stesso tempo. Soddisfare le esigenze di taglio di varie forme di tubi, notevolmente risparmiare tempo e costi di gestione per i clienti.


FLSP aperto monotubo pannello tagliatrice integrale


Il nostro EETO FLSP macchina di taglio serie è selezionato con cura e rispetto da parte dell'acquirente e acquistato indietro.

Poi i tecnici professionisti assemblare e ripetutamente debug per garantire che non v'è alcun problema di qualità, in modo che la precisione di taglio raggiunge il più alto. Ogni processo è stato testato.

Si finirà per essere venduto al Custo




speciale `s sulla famiglia EETO FLSP:


Quanto segue è un confronto di mandrini anteriori EETO taglio dei tubi e mandrini posteriore e la parte anteriore e normale:


chuck chuck EETO Normale

chuck anteriore normale (2)
chuck fronte EETO chuck anteriore Normale
Combinato due assi collegamento e regolazione unidirezionale, molto facile da trovare il punto di mezzo.

regolazione unidirezionale, difficile da trovare il punto di mezzo e non la precisione.

Ogni asse ha corsa lunga, che può cambiare tubi di diametro diverso molto facile.
Breve corsa dell'asse, necessità di cambiare o spostare artiglio uno per uno ogni volta in cui il cambiamento tubi diversi.
Tutti i pezzi da ripresa sono lucido, hanno buon apperance e superiori accuratezza. Il mandrino don `t hanno il trattamento superficiale, molte parti sono arrugginendo facilmente.
chuck posteriore normale
chuck posteriore EETO chuck posteriore Normale
Non importa tubo quadrato o tubo circolare, può registrare la pinza secondo il diametro del tubo. Per tubo quadrato, devono artiglio sciolto quindi regolarlo.
Diametro da 20 mm a 200 mm, si può bloccare automaticamente il tubo senza regolare la pinza. distanza da percorrere: 20mm per ogni cambio di diametro lato .quando più di 20mm, necessità di scarico artiglio.
Piccolo rapporto di riduzione, alta precisione rettifica denti, velocità fino a 70 rpm, taglio suono chiaro e liscia. La potenza del motore è piccolo, la velocità di rotazione è inferiore 30rpm, con evidente rumore.


Inoltre, il normale supporto manuale chuck`s mandrino regolazione bisogno, hanno bisogno di almeno due persone per regolare e molto difficile ottenere una buona precisione.



Noi Uso degli strumenti avanzati per il controllo di precisione su ogni installazione Passi

installazione della macchina è importante per il controllo di qualità di una macchina laser, in particolare l'installazione parti in movimento, che viene utilizzato per garantire l'esecuzione e accracy taglio, qui vi presentiamo il modo in cui installare il nostro lineare macchina laser.



1640317771 (1)


Linear esame guida di parallelismo, la nostra requirement≤ ± 0,02 millimetri






1640317806 (1)


installazione rack, precisione inferiore than≤ ± 0,02 millimetri







1640317840 (1)


controllo parallelismo tra due guide, la nostra precisione requirement≤ ± 0,02 millimetri







1640317874 (1)


Lineare durezza guida e rilevazione rettilineità, la nostra requirement≤ ± 0,02 millimetri



Industry Application


Nel settore della macchina da taglio laser, il taglio laser occupa una posizione importante nella produzione industriale. Per la maggior parte dei materiali metallici, indipendentemente dalla loro durezza, possono essere tagliati senza frontiere.


Utilizzato principalmente nel settore della lavorazione della lamiera, dell'industria dei macchinari agricoli, dell'industria dei macchinari agricoli, dell'industria pubblicitaria, dell'industria della produzione di utensili da cucina, ecc. Oltre alle industrie più utilizzate di macchine da taglio laser, come automobili, struttura aerospaziale, struttura in acciaio, costruzione ascensori, stampa, ecc. ., Ci sono corrispondenti c'è spazio per lo sviluppo, quindi la macchina da taglio laser diventerà il mainstream dello sviluppo futuro.


Il laser EETO viene utilizzato principalmente per quanto segue:

taglio laser

Taglio laser

incisione laser

Incisione laser

Marcatura laser

Marcatura laser

Saldatura laserSaldatura laser

Pulizia del laser

Pulizia del laser

Rivestimento laser

Rivestimento laser



Campione da taglio:

8mm 铝板 切割 小 孔

Foro di taglio della piastra di alluminio 8mm

6mm.黄铜 切割.

6mm tagliato in ottone

1mm 不锈 钢 尖角 切割

Taglio angolare affilato in acciaio inox da 1 mm

1mm 不锈 钢.

Taglio in acciaio inossidabile da 1 mm

_20211231111858.

Taglio del tubo in acciaio inox da 1 mm

1mm 不锈 钢管 logo 和 窗花 切割

Taglio del tubo quadrato in acciaio inox

_20211231111821.

Taglio del tubo quadrato in acciaio inox

1mm 不锈 钢 穿插

Tagliere in intarsio




FAQ:

D: Qual è l'area di lavoro della nostra macchina da taglio laser in fibra?

A: La nostra area di lavoro standard è di 3000 * 1500mm.Mo possiamo anche fare taglie personalizzate come richiesta.

D: Qual è il potere laser della nostra macchina da taglio laser in fibra?

A: Ora la nostra potenza laser standard include 1000W, 1500W, 2000W, 3000W, 4000W, 6000W e 8000W

D: Quali materiali possiamo tagliare? Qual è lo spessore di taglio della macchina da taglio laser in fibra?

A: La macchina da taglio laser in fibra può tagliare la maggior parte dei materiali metallici, ma generalmente utilizzati per il taglio dell'acciaio al carbonio e dell'acciaio inossidabile. Lo spessore di taglio è da 0,5 mm a 28 mm in base alla diversa potenza laser.

D: Come installare la macchina da taglio laser in fibra?

A: Invieremo il nostro tecnico alla fabbrica del cliente per l'installazione, la messa in servizio e la formazione della macchina.


D: Quali sono i materiali di consumo della macchina da taglio laser in fibra?

A: Generalmente include lenti di protezione, ugello di taglio e corpo in ceramica.

D: Se abbiamo bisogno di tagliare il pezzo da lavorare con un'altezza diversa, è disponibile?

A: Sì, può tagliare pezzi di lavoro con altezza diversa. La lunghezza della messa a fuoco può essere regolata automaticamente.

D: Possiamo tagliare sia la lamiera che il tubo in una macchina?

A: Sì, la nostra macchina da taglio laser foglio e tubo può farlo.

D: Qual è il tempo di consegna?

A: In generale, il tempo di consegna è di 30 ~ 50 giorni lavorativi dopo il deposito ricevuto.









Parametro tecnico:

Peso totale

Tonnellata

5.6t.

Consumo energetico totale.

Kw.

14.8

Tipo laser


CW Fiber Laser.

Lunghezza d'onda del laser.

nm.

1070

Diametro del nucleo in fibra

um

50

Potenza laser

W

1500W-6000W.

Taglio della qualità

Spessore

Acciaio mite

mm

16

Acciaio inossidabile

mm

6

Alluminio

mm

4

Zona di taglio in lamiera netta

mm

3000 * 1500.

Lavorazione del tubo


Φ = 20-200mm, l = 3m, 6m (Vedi allegato 07 Pagina)

Categoria di tubi


Rotondo, quadrato, rettangolare, ovale,Vita rotonda, tubo triangolare ecc.

Sistema di azionamento X.y Axis


Rack e pignone.

P.R Axis Drive System


Per il taglio del tubo

Sistema di azionamento Axis Z


Vite a sfera

Z Axis Stroke.

mm

130

Velocità massima di viaggio

M / min.

80

Massima accelerazione x, velocità dell'asse y

G

0,8 g.

Precisione di posizione

mm / m.

± 0,03.

Accuratezza della ripetibilità

mm

± 0,05

Stile di raffreddamento


Acqua

Cuscinetto di peso

kg

1000

Dimensione

MM

5090 * 2740 * 1870 millimetri

Nota: Questi dati sono solo di riferimento, ei dati reali prevarrà.
