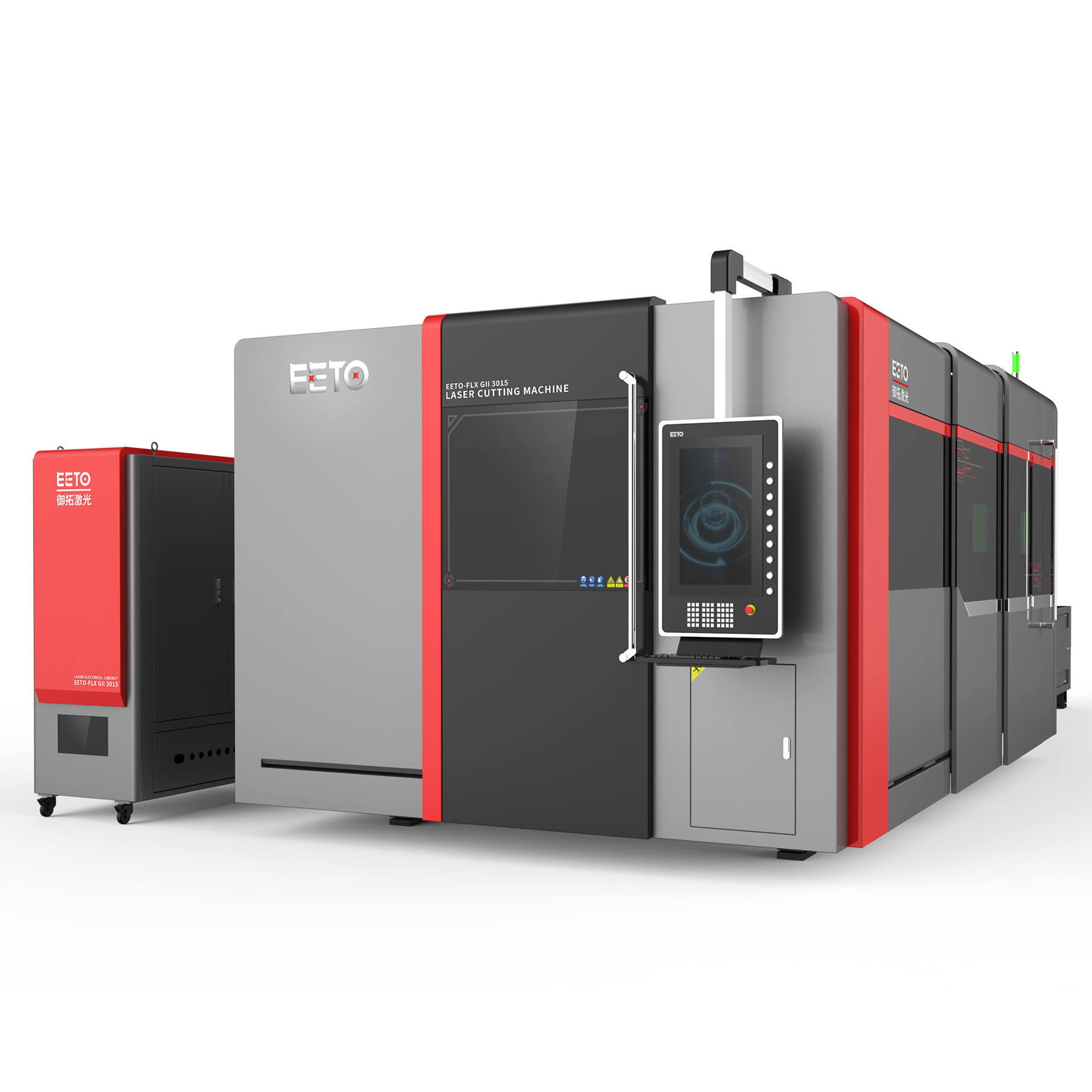

Macchina da taglio laser a fibra ad alta potenza serie FLX Gll

Prodotto serie EETO-FLX-GII è la nostra macchina da taglio laser da tavolo di nuova generazione. Questo nuovo prodotto è un miglioramento dopo aver raccolto il feedback dei clienti dopo che il nostro prodotto di prima generazione è stato ampiamente messo sul mercato. È progettato per la lavorazione del taglio di lamiere in metallo. E le alte luci di questo modello come di seguito:
Stato di disponibilità:
Quantità:


Panoramica


Prodotto serie EETO-FLX-GII è la nostra macchina da taglio laser da tavolo di nuova generazione. Questo nuovo prodotto è un miglioramento dopo aver raccolto il feedback dei clienti dopo che il nostro prodotto di prima generazione è stato ampiamente messo sul mercato. È progettato per la lavorazione del taglio di lamiere in metallo. E le alte luci di questo modello come di seguito:



Highlight della macchina da taglio laser EETO-FLX-GII
  • Design integrato completamente chiuso per garantire la sicurezza dell'operatore.

  • Esperto di adattamento dell'ambiente di produzione, con un design estremo ergonomico.

  • BECKHOFF Il sistema di controllo ethercat a ciclo chiuso garantisce un taglio ultra-veloce e preciso.

  • organi di trasmissione ad alta precisione e parti, come riduttore tedesco (alfa), attrezzi e pignone vengono adottati.

  • Acciaio saldato struttura della base della macchina con tubo-lamiera saldata, stabilità a lungo termine di 10 anni ed elevata precisione di posizionamento.


PRINCIPALI CONFIGURAZIONE

corpo macchina

  • corpo macchina è stato saldato da tubo di spessore e anche la struttura triangolo utilizzato per verificare durante tempo di servizio senza deformazioni e vibrazioni.

  • Aggiungere il supporto in ottone, l'alto materiale riflettente per proteggere il corpo macchina, e prolungare la durata di vita delle apparecchiature.

  • Fresatura ad alta precisione per mantenere l'accuratezza e prestazioni di taglio, errore nell'esecuzione in 0,01 millimetri / m.

  • Sabbiatura aiuta vernice allegare più da vicino alla superficie della base della macchina, e la superficie di metallo evitano di ottenere la ruggine.

  • Con la funzione di ventilazione di partizione. Dopo testato, questo nuovo sistema estenuante può migliorare circa il 70% ~ 80% di efficacia fumi-estrazione confrontare con altri disegni tradizionali.


corpo macchina




Sistema di controllo Beckhoff Germania

macchina di taglio laser EETO-FLX-GII serie è dotato del sistema di controllo Beckhoff e motore bus.

sistema di controllo Beckhoff è top marchio sistema di controllo industriale dalla Germania.

Le caratteristiche principali del sistema sono i seguenti:

Sistema di controllo Beckhoff Germania

Open TechnologyEtherCAT è una tecnologia aperta standardizzato a livello internazionale, che significa che chiunque è libero di utilizzare la tecnologia in una forma compatibile. Oggi il Gruppo tecnologia EtherCAT è la più grande organizzazione di bus di campo al mondo.


FacileEtherCAT è più facile che i sistemi di bus di campo classici tramite diagnostica di bordo con localizzazione degli errori, nodo di indirizzamento automatico e senza bisogno di rete a punto.


sicurezza funzionaleSafety over EtherCAT è proprio come EtherCAT stessa, snello e veloce. La sicurezza funzionale è costruito direttamente nel bus con le opzioni sia per logica di sicurezza centralizzata e decentrata. Grazie all'approccio Black Channel, è disponibile anche per altri sistemi bus anche.



Laser Fonte Germania IPG

IPG Photonics è il leader nello sviluppo e nella produzione di laser a fibra ad alte prestazioni e gli amplificatori per diverse applicazioni in numerosi mercati. prodotti di serie EETO-FLX-GII serviti con stabile e lungo ascensore generatore laser Germania fibra. E i vantaggi come di seguito:

IPG Fonte Laser




Con eccellente qualità del fascio laser e di alta efficienza del lavoro.

velocità di taglio è da 2 a 3 volte quella macchina stessa potenza di taglio laser CO2.


Risparmio energetico e costi. Con alta efficienza di conversione fotoelettrica, tre volte rispetto sorgente laser CO2.


Bassa manutenzione, la prestazione è molto stabile, la durata può essere 100.000 ore.




Taglio laser testa Germania Precitec
I impressiona Precitec tedeschi di taglio laser a testa in tutto il mondo con le sue alte prestazioni e l'automazione. testa di taglio Precitec aumentato l'utilizzo della macchina e un periodo di recupero più breve. La quantità di lavoro è ridotto al minimo.


Germania Precitec Laser testa di taglio

Risparmio di tempo di ciclo e costi operativi. Con l'alta qualità e ad alta velocità, a raggiungere sempre il risultato del processo ottimale sia in termini di qualità e velocità.


La performance è stabile. La testa di taglio Precitec funziona senza problemi fino a 30 kW di potenza laser grazie al suo sofisticato concetto di raffreddamento e ai percorsi di viaggio estesi.

La funzione è potente. Con Piercetec - il piercing automatico del materiale - ottieni un foro coerente e la qualità della superficie e può ridurre la quantità di rilavorazione richiesta.




Rack & Pignon Alpha, GermaniaRack & pignone.

Alpha, Germania.

Riduttore Alpha Germania. Riduttore

Alpha Germania.

Motion Power, Italia Servo Motors

Potenza di movimento

Italia



I piccoli dettagli fanno una grande differenza


Fibra ottica esterna

Stai ancora usando la fibra ottica interna?

Ti sei disturbato quando si installa la macchina?

Stai ancora pagando tasse elevate per danni alle fibre e contaminazioni in fibra?

  • La fibra ottica esterna particolarmente migliorata per ridurre il danno della fibra ottica rende l'installazione della macchina così semplice. Devi solo rimuovere la testina di taglio senza rimuovere la fibra ottica, quindi collegare la testa di taglio all'interfaccia esterna della fibra ottica e appendere il cavo ottico sulla macchina.

  • Questo dettaglio è raro nel mercato. Non solo risolve alcuni dei problemi della mancanza di esperienza nell'installazione della macchina, evita di smantellare la fibra ottica per causare danni, ma anche scientificamente evita l'inquinamento interno della fibra ottica, in modo che la macchina possa durare più a lungo.

  • La fibra ottica esterna non ti consente di ritardare più spesso il periodo di costruzione a causa del danno di questo importante componente, che consente di risparmiare un sacco di costi di manutenzione e sostituzione.

外 挂 光纤.

Armadietto elettrico standard europeo

Le macchine EETO sono personalizzate per gli utenti d'oltremare. Armadio elettrico standard europeo adattato, il cablaggio è pulito e il colore dei fili soddisfa i requisiti degli standard europei.


Armadietto elettrico standard europeo


Separazione dei segni di cavi standard europei forti e deboli elettricità


Evitare interferenze elettriche e prolungare la durata della durata dei componenti elettronici.

Aumenta la sicurezza e l'operabilità della gestione della manutenzione.



Quando si esegue un nuovo filo è facile semplicemente tirare il filo fino a dove deve andare e collegarlo.

Il segno del filo aiuterà molto se hai bisogno di risolvere un problema.



Armadio a circuito ad aria chiuso-loop

  • Se il gas ausiliario si esaurisce, ma l'operatore non può capirlo in tempo. Poi i pezzi danneggiati, cosa dovremmo fare?

  • Se il gas ausiliario è troppo bagnato o troppo sporco, perché gli occhiali ottici contaminano, l'intera testa di taglio è danni. Cosa dovremmo fare?

  • Se abbiamo bisogno di tagliare vari materiali, continuare a cambiare gas ausiliario provoca aumentare il costo del gas. Cosa dovremmo fare?

Qui, Eeto ha una soluzione per quei problemi. Il nostro circuito ad aria chiuso può risparmiare costo, aumentare la velocità di produzione e prolungare la durata della macchina.


Armadio a circuito ad aria chiuso-loop



Connettore plug-in

  • Ti preoccupi ancora del lungo periodo di installazione?

  • Sei ancora spaventato sulla disposizione disordinata del filo?

  • Sei ancora mal di testa per la risoluzione dei problemi durante il debug?

EETO Comprende la tua situazione e adotta connettori plug-in sulle nostre macchine. Questo aiuta molto a salvare il periodo di installazione della macchina. Ed è più facile trovare il problema di problemi una volta che la macchina non funziona correttamente.


Connettore plug-in



Copertura della polvere&Soffietto in tessuto


火烧 波纹管.

Questi piccoli dettagli del soffietto della polvere sono facili da trascurare, ma sono estremamente importanti per la sicurezza delle piante, la sicurezza personale e la sicurezza della macchina.


I fili schermati e i tubi corrugati sono tutti materiali a prova di fuoco, e l'attenzione è pagata alla protezione complessiva di sicurezza di ciascun dispositivo piccolo. Un piccolo dispositivo protettivo a volte protegge non solo una tranquillità, ma anche una vita vivente.


La copertura della polvere non può solo prevenire polvere, ma anche ridurre il rischio di incendio quando la macchina viene utilizzata ad alta frequenza.



Specifiche

Categoria di fogli

Acciaio al carbonio, acciaio inossidabile, acciaio delicato, ottone, alluminio, ecc.

Area di elaborazione

3000x1500mm / personalizzato disponibile

Potenza laser in fibra

3000W-15000W.

Max. Accelerazione

1,5 G.

Velocità massima di viaggio

150m / min.

Precisione di posizionamento

± 0,02mm / m

Accuratezza del riposizionamento

± 0,05mm.

Consumo energetico totale.

25.5kva ~ 50.8kva.

Alimentazione elettrica

380V 50HZ / 380V 60HZ / 220V 60Hz

Peso totale

oltre 10 t.

Dimensions

9314 * 2931 * 2475mm

Campione di taglio

GII-tagliente-campione-1200x401


su un:
sotto un:
Come nostra convinzione, piccoli dettagli fanno grandi differenze!
Per maggiori dettagli sulla cooperazione, non esitate a contattarci.
