DETTAGLI DEL PRODOTTO
Casa » Prodotti » Macchina da taglio laser per fogli e tubi in fibra » Macchina da taglio laser per lamiera tubiera 3000W IPG Raytool

Macchina da taglio laser per lamiera tubiera 3000W IPG Raytool

5 0 Recensioni
La serie EETO-FLXP è una macchina da taglio laser a lamiera e tubi, che può tagliare fogli e tubi su una macchina. Può fare due scopi con una macchina.
Un prodotto ha due funzioni, che non possono solo tagliare le piastre, ma soddisfare anche le esigenze di vari tubi di taglio. Tubi quadrati, tubi rotondi e tubi a forma speciale sono tutti disponibili.
Stato di disponibilità:
Quantità:
  • Eeto-flxp.

  • EETO

  • 8456100090

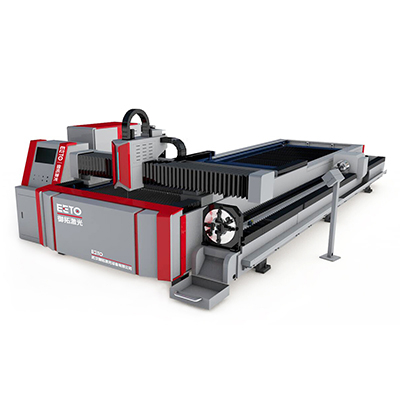

EETO-FLXP è una macchina da taglio laser senza una copertura. Può tagliare sia i piatti che i tubi. Ci sono due tavoli da scambio nella parte di taglio del piatto, che può realizzare il taglio e l'alimentazione allo stesso tempo, risparmiando tempo e manodopera.


flxp (3)


Colleghiamo il corpo della macchina e l'area di taglio del tubo da alcuni pezzi metallici, in questo modo, possiamo ridurre la percentuale difettosa, quindi la sezione di taglio del tubo può funzionare correttamente.







diametro

Elaborazione del tubo: φ = 20-200mm, l = 3m, 6m


Di solito il diametro è 20-160 mm e mandrini grandi con un diametro di 200-320mm può anche essere personalizzato


Di solito il tubo da 6 m è tagliato, e altre lunghezze come il tubo 9M possono anche essere personalizzate






Alcuni disegni speciali diversi da altre fabbriche



sistema di raffreddamento

Refrigeratore del settore + condizionatore d'aria di climatizzazione separato per generatore laser

Impianto di scarico

Combina il sistema di scarico con la struttura della macchina

voltaggio

Stabilizzatore di tensione opzionale per ogni macchina







I componenti principali


Allo stato attuale, i componenti che scegliamo devono essere in grado di soddisfare i requisiti di prestazione e precisione.

Non collaboreremo con le parti che causano problemi di qualità del prodotto nell'ispezione e causeremo il funzionamento della macchina e la precisione di taglio per soddisfare i requisiti e non utilizzerà la nostra macchina, sebbene sia relativamente economica.


Raytools BM114.

Raytools cucendo la testa

Source laser IPG.

Generatore laser IPG.

CSK1.

Guida lineare CSK.

Kh.

KH rack e pignone

汉立.

Refrigeratore di acqua hanli.







Industria delle applicazioni


Nel settore della macchina da taglio laser, la macchina da taglio laser occupa una posizione importante nella produzione industriale. Per la maggior parte dei materiali metallici, indipendentemente dalla loro durezza, possono essere tagliati senza frontiere.


Utilizzato principalmente nel settore della lavorazione della lamiera, dell'industria dei macchinari agricoli, dell'industria dei macchinari agricoli, dell'industria pubblicitaria, dell'industria della produzione di utensili da cucina, ecc. Oltre alle industrie più utilizzate di macchine da taglio laser, come automobili, struttura aerospaziale, struttura in acciaio, costruzione ascensori, stampa, ecc. ., Ci sono corrispondenti c'è spazio per lo sviluppo, quindi la macchina da taglio laser diventerà il mainstream dello sviluppo futuro.



1639450875 (1)

Attrezzature per il fitness

1639667113 (1)

Industria del mobile

工程 机械.

Macchine da cantiere

macchina

Ricambi auto









Questa serie EETO-FLXP (tipo aperto) è favorito dai clienti perché ha più vantaggi funzionali ed è relativamente più economico.


Ha le seguenti caratteristiche:


1. Con una tabella di scambio, l'efficienza di taglio è migliore e il tempo di caricamento e scarico viene salvato.

2. Non può solo tagliare le piastre ma anche tubi di varie forme. Una macchina ha due scopi.

3. Appendere esternamente la fibra ottica per ridurre il danno della fibra ottica causata da un funzionamento improprio e ridurre la difficoltà di installare la testa di taglio e il tasso di errore.


flxp.

Scambia il tavolo di lavoro

Il design della tabella di Exchange consente il caricamento e lo scarico senza interrompere la macchina e scambia direttamente il materiale tagliato sul retro e la tabella di lavoro per il caricamento posteriore sulla parte anteriore, che migliora il volume di taglio in un giorno.


Inoltre, è più conveniente e più sicuro per caricare i materiali sul retro, lontano dall'area di taglio, per evitare lesioni accidentali all'operatore dal raggio laser.







flxp (2) Funzione di taglio foglio e tubo in una macchina


Diverso dall'altra macchina da taglio laser a lamiera e tubo, la nostra estensione del taglio del tubo non può solo il tubo rotondo e il tubo quadrato, ma anche tubi ovali!

È progettato con una tabella di scambio, che migliora notevolmente l'efficienza del lavoro.

Inoltre, non ha una copertura, che salva una parte del capitale e può vedere chiaramente l'intero processo di elaborazione.







Perché EETO-FLXP è speciale?



Eeto adotta la struttura meccanica e il mandrino progettata in modo indipendente, ha i vantaggi del caricamento elevato e del road efficiente e conveniente, comodo cambiamento, velocità girevole e bassa rumorosa, l'efficienza media del taglio del tubo è 30 volte più della maggior parte della macchina laser nel mercato.


Ecco il chiaro paragratua come segue:


Mandrino posteriore

Eeto posteriore Chuck.

Non importa tubo quadrato o tubo circolare, il clawscan si adatta facilmente in base al diametro del tubo.

Diametro da 20-160mm, 200-320 mm personalizzabile, può bloccare automaticamente il tubo del morsetto, non è necessario regolare l'artiglio.

Adottare un piccolo rapporto di riduzione e ingranaggi di macinazione, la velocità di rotazione è fino a 70 rpm, il suono è chiaro e melodioso.

normale

Chuck posteriore normale

Per il tubo quadrato, devi perdere artiglio quindi regolarlo.

Distanza di viaggio: 20 mm per ogni lato. Quando il diametro cambia più di 20 mm, è necessario scaricare artiglio.

La potenza del motore è piccola, la velocità di rotazione è inferiore a 30 giriose, con rumore evidente.




mandrino anteriore

Eeto Front Chuck.

Collegamento combinato a due assi e regolazione unidirezionale, molto facile da trovare il punto centrale.

Ogni asse ha un colpo lungo, che può cambiare i tubi di diametro differenti molto facili.

Adottare acciaio di alta qualità, alta resistenza e peso ridotto, velocità girevole fino a 70R / min.

La regolazione del mandrino adotta il controllo dell'asta della vite, può essere regolato da una persona e ottenere facilmente un'elevata precisione.

Tutte le parti Chuck sono lucidate, hanno una buona apperanza e maggiore precisione.

normale (2)

Chuck anteriore nominale

Regolazione unidirezionale, difficile da trovare il punto medio e non la precisione.

Breve corsa dell'asse, è necessario modificare o spostare l'artiglio uno ad uno ogni volta quando cambia i tubi diversi.

Il peso di Chuck è molto pesante, la velocità girevole è entro 30R / min.

La regolazione del mandrino è necessario il supporto manuale, ha bisogno di almeno due persone per adattarsi e molto difficile da ottenere una buona precisione.

Il mandrino non ha un trattamento superficiale, molte parti stanno ruggendo rastrelly.





Campione di taglio


1.2mm 不锈 钢 - 圆管

Tubo rotondo in acciaio inox da 1,2 mm

各 种 厚度 -1

Acciaio al carbonio 5,5mm.

Acciaio inossidabile -1mm.

Acciaio inossidabile 1mm.

Tubo quadrato in acciaio inox da 1,2 mm

Tubo quadrato in acciaio inox da 1,2 mm

Taglio angolare affilato in acciaio al carbonio luminoso 6mm

Taglio angolare affilato in acciaio al carbonio luminoso 6mm

Tubo rotondo in acciaio inox da 1 mm

Tubo rotondo in acciaio inox da 1 mm







Dati tecnici:


Zona di taglio in lamiera netta

mm

3000 * 1500 Dimensioni personalizzate disponibili

Lavorazione del tubo


Φ = 20-160mm, l = 3m, 6m

Categoria di tubi


Round, quadrato, rettangolare, ovale, rotondo in vita, tubo triangolare ecc.

Sistema di azionamento X.y Axis


Rack e pignone.

P.R Axis Drive System


Per il taglio del tubo

Sistema di azionamento Axis Z


Vite a sfera

Z Axis Stroke.

mm

130

Velocità massima di viaggio

M / min.

80

Massima accelerazione x, velocità dell'asse y

G

0,8 g.

Precisione di posizione

mm / m.

± 0,03.

Accuratezza della ripetibilità

mm

± 0,05.

Stile di raffreddamento


Acqua

Nota: questo parametro di taglio è solo per riferimento e gli ultimi dati sono soggetti alla disposizione dell'azienda.




Tabella di configurazione:


Configurazioni importanti

Contenuto

Marca

Generatore laser

1000w.

IPG / Raycus / JPT (opzionale)

Testa di taglio laser

BM111.

Raytools, Svizzera

Controller di altezza

BCS100.

Bochu, Cina

Software di taglio CNC.

FScut 3000.

Bochu, Cina

Motore e autista

Servo motore

Yaskawa, Giappone

Rack e pignone.

Standard

KH, Taiwan.

Guida lineare

Standard

CSK, Taiwan.

Sistema di lubrificazione

Htso2 (automatico)

Eeto, Cina

Stabilizzatore di tensione

Per abbinare la potenza locale

Fato / Xishun, Cina (facoltativo)

PC industriale

Win7 / 32 bit.

4 GB RAM.

Interfaccia USB da 3,0 ad alta velocità

Amico, Cina

Nota: per ulteriori informazioni sui parametri, consultare le vendite o il servizio clienti.





Parametri di taglio:



Acciaio al carbonioAcciaio inossidabileAlum Inum.Ottone
1000w.10mm.5mm.3mm.3mm.
2000W.20mm.8mm.6mm.5mm.
3000W.22mm.10mm.8mm.6mm.
4000W.25mm.12mm.10mm.8mm.
6000W.25mm.20mm.16mm.12mm.

Nota: i parametri sopra indicati sono solo per riferimento e i dati specifici sono soggetti a condizioni effettive.

Questo parametro è lo spessore massimo di taglio e lo spessore del taglio del lotto e il taglio frequente deve essere ridotto di circa 2 mm su questa base.












su un:
sotto un:
Come nostra convinzione, piccoli dettagli fanno grandi differenze!
Per maggiori dettagli sulla cooperazione, non esitate a contattarci.
